Ako používať solenoidné ventily

Detaily

Kategória: Technické informácie o solenoidoch

Upravené: nedeľa, 24. marec 2013

V tejto príručke sa dozviete ako správne vyberať solenoidné ventily, ako ich správne nainštalovať do systému. V návode sa rovnako tak dozviete ako odstrániť prípadné závady v systéme so solenoidným ventilom.

Táto príručka popisuje len mosadzné solenoidné ventily. Pre kompletné informácie kontaktujte prosím odborných poradcov.
Vzhľadom na rozsah informácií, ktoré sme sa Vám rozhodli priniesť bude tento manuál k solenoidným ventilom dopĺňaný priebežne.

---

1. Inštalácia

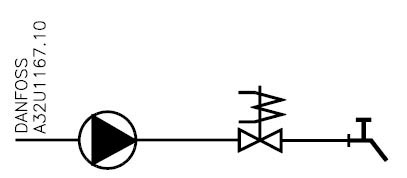

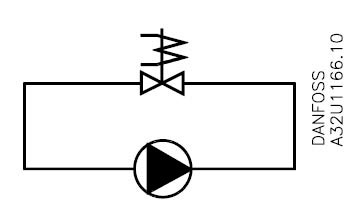

1.1.Voľba správneho solenoidného ventilu

1.2. Smer toku

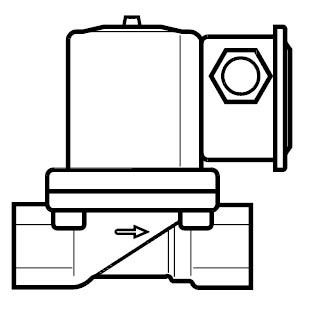

Aby solenoidný ventil fungoval správne musí byť nainštalovaný tak, aby šípka na telese ventilu smerovala v smere toku.

1.3. Hrydraulický ráz

Hydraulický ráz je typickým výsledkom vysokej rýchlosti média v systéme. (vysoký tlak a vysoká rýchlosť tekutiny prechádzajúcej malým priemerom potrubia. )
Existuje niekoľko efektívnych riešení tohto problému:

• Zníženie tlaku pomocou inštalácie redukčného ventila pred solenoidným ventilom a pokiaľ je to možné tak rozšírenie priemeru potrubia.
• Obmedzenie hrydraulického rázu pomocou inštalácie pružnej hadice alebo pružného nárazníka pred solenoidným ventilom

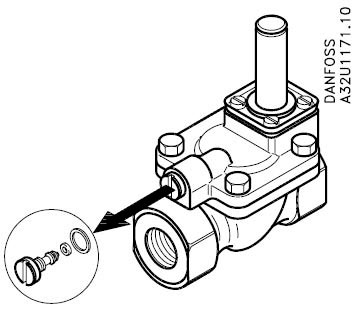

• Použitím solenoidných ventilov typu EV220B 15 - 50 Vyrovnávacia tryska môže byť nahradená verziou s menším priemerom čím sa získa dlhší uzatvárací čas.

1.4. Potrubie

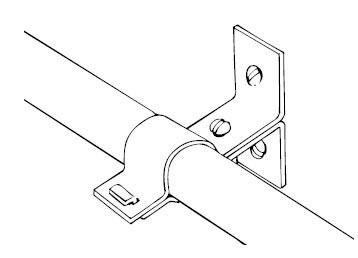

Potrubie musí byť na obidvoch stranách bezpečne upevnené

1.5. Skúšobný tlak

Pri aplikácii skúšobného tlaku musia byť všetk ventily v systéme otvorené. Existujú 3 spôsoby ako to spraviť:

• aplikáciou napätia na cievku

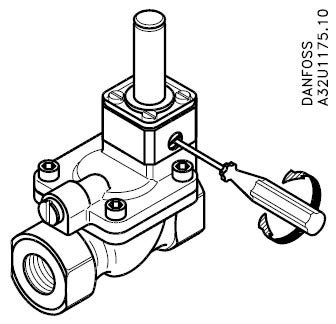

• otvorením ventila manuálne (ak máte k dispozícii doplnok pre manuále ovládanie)

Manuálna otváracia jednotka nie je štandardne dodávaná k soleidnému ventilu.
Nikdy nezabudnite našrúbovať otváraciu jednotku späť (v smere hodinových ručičiek) ešte pred spustením systému. Ak tak neurobíte soelnoidný ventil sa nebude môcť uzvieť.
• Pripojením premanetného magneta

1.6. Doťahovanie

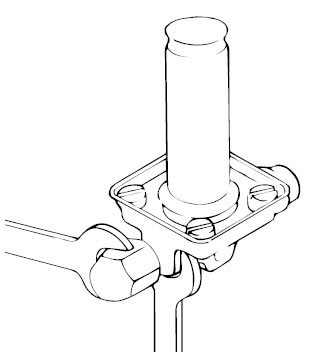

Pri doťahovaní spojov potrubia vždy používajte protisilu, tzn. požijte kĺúč na telese ventila aj na potrubí.

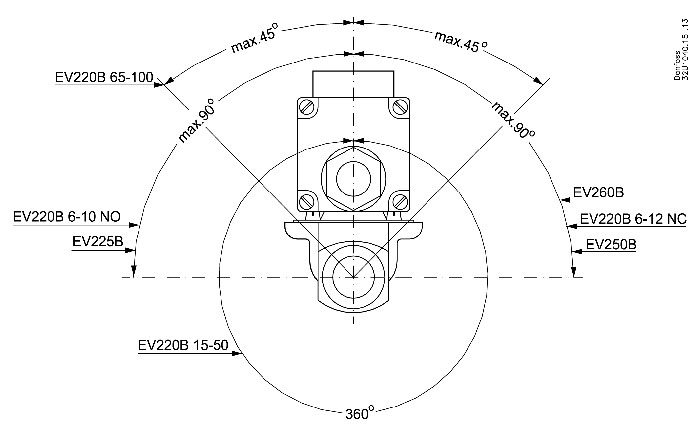

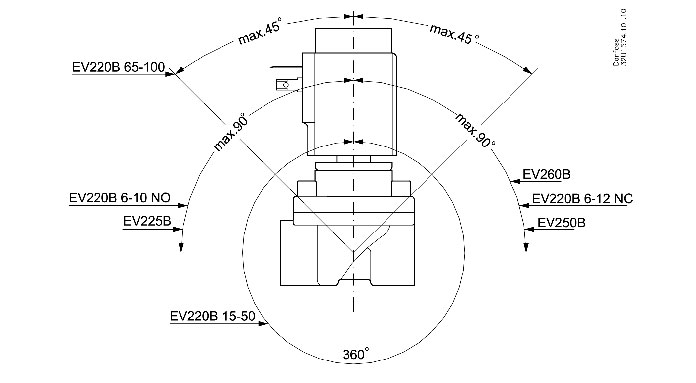

1.7. Nepriamo ovládané solenoidné ventily a ventily s pomocným zdvihom

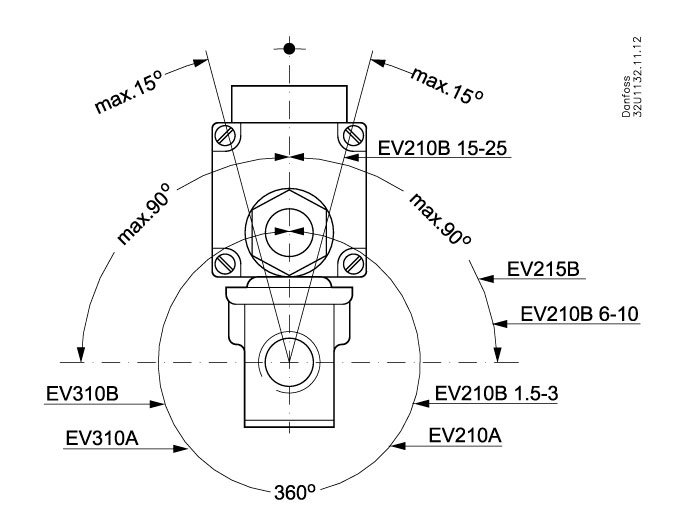

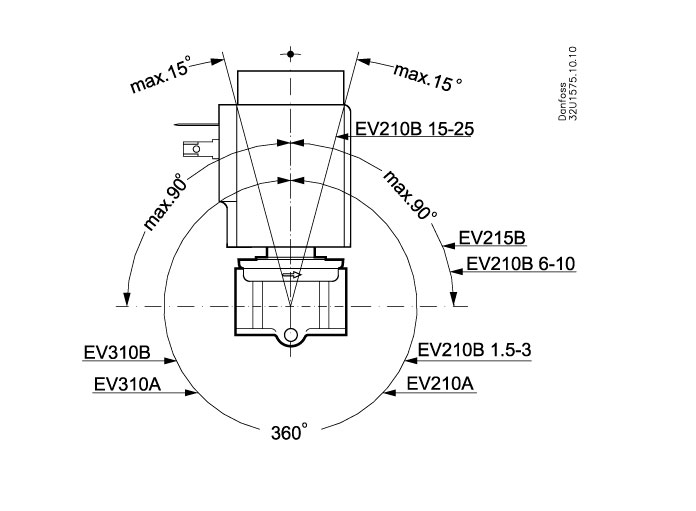

1.8. Priamo ovládané solenoidné ventily

1.9. Cievka k solenoidnému ventilu

Vždy skontrolujte správne prevádzkové napätie cievky (viď. text na cievke "Volt"). Ubezpečte sa, že danné údaje sú správne (napätie a frekvenca) a že odpovedajú prívodu. Ak by tieto údaje spolu nekorešpondovali môže dojsť k poškodeniu - vyhoreniu cievky. Pokiaľ je to možné vždy vyberajte cievky s jednou frekvenciou. Vyžarujú menej tepla ako verzie s dovma frekvenciami.

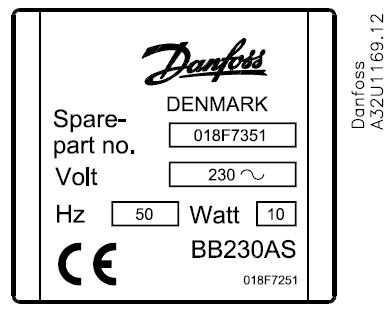

Cievka solenoidu má tri kolíky. Prostredný kolík je označený ako na obrázku a musí byť uzemnený. Ostatné dva kolíky sú terminály cievky a každý z nich môže by použitý ako fáza alebo ako nulový vodič.

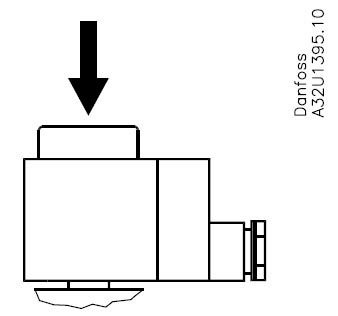

Pri montáži "clip-on" cievky ju iba jemne pritlačte na armatúru pokiaľ nezaklapne na miesto. Pre nadadením cievky by na samotnú armatúru mal byť nasadený O-krúžok. Kabelová priechodka musí byť vždy správne zašrúbovaná!

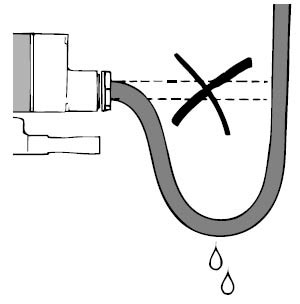

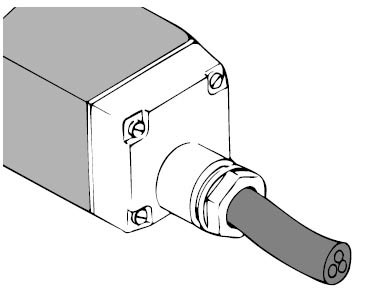

1.10. Káblové pripojenie

Opýtajte sa našich odborných poradcov na tento ventil. Radi Vám poskytnú komplexné informácie o možnostiach inštalácie solenoidných ventilov.
